ATTREZZATURE per scavo meccanizzato
Casseforme per pile e pulvini
TUNNEL LINING SOLUTIONS

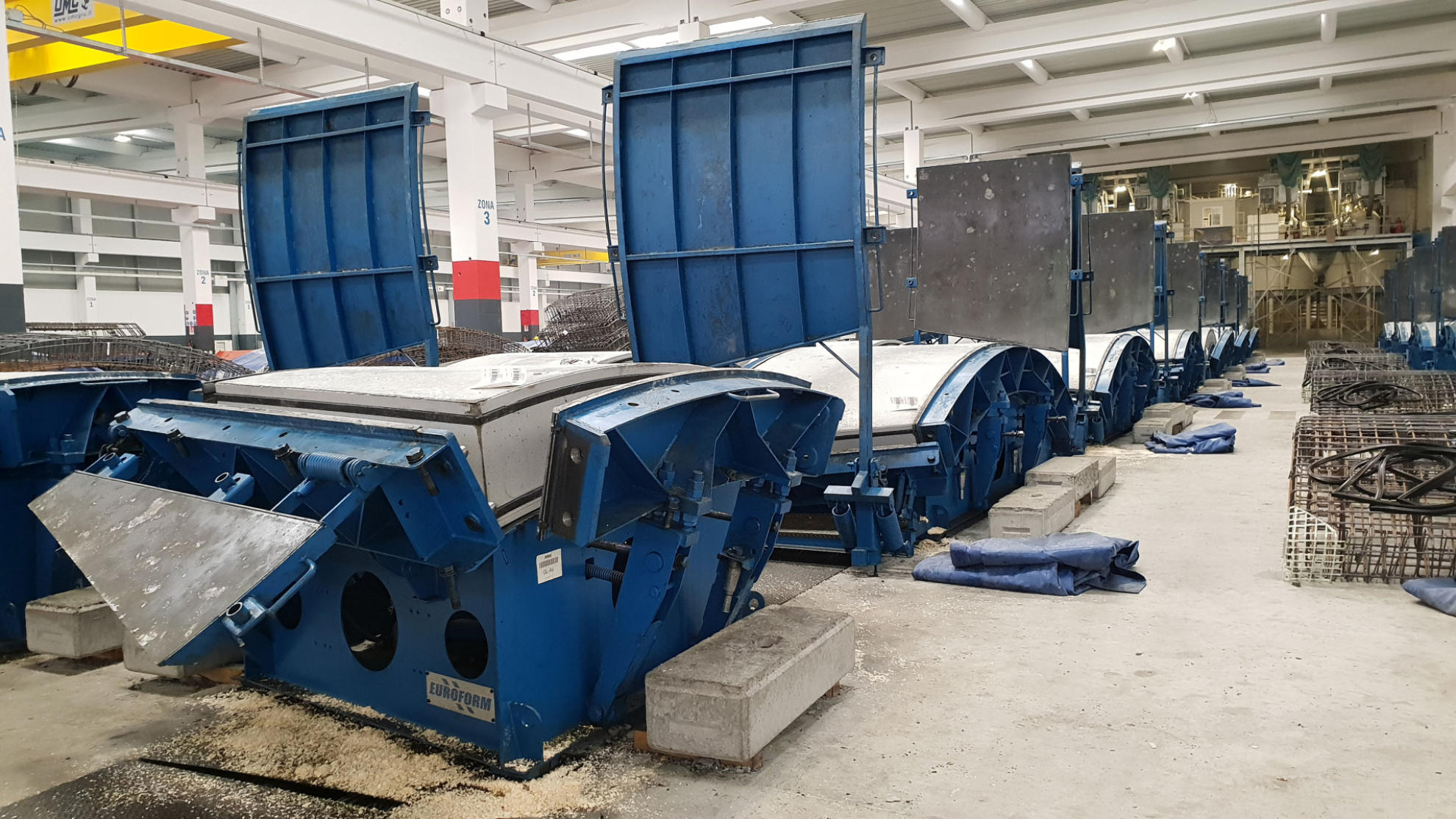

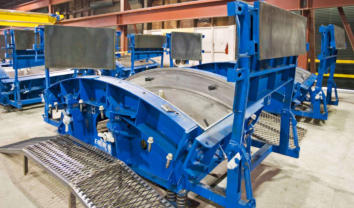

Euroform produce casseri per installazioni fisse e per impianti a carosello, per
tutte le tipologie di conci e per ogni configurazione di anello.
Tutte le casseforme sono progettate per un uso semplice, sicuro e durevole.
Il sistema di regolazione che caratterizza i casseri per conci Euroform consente il
rispetto delle tolleranze più strette.
Impianti a carosello
Quando è necessario ottimizzare la produzione dei conci, Euroform realizza
impianti automatizzati tramite sistema a carosello.
Il sistema a carosello garantisce tempi di lavoro definiti e regolari grazie a cicli di
funzionamento ad alto rendimento. L’impianto a carosello consente, inoltre, una
riduzione del personale richiesto, un uso dello spazio più efficiente e accresce i
livelli di sicurezza.
ATTREZZATURE per scavo in tradizionale
Ogni galleria ha il suo diametro, il suo profilo di sezione e la sua composizione geologica; per ottenere la massima
precisione nel rivestimento di ognuna di esse, Euroform offre la soluzione su misura che meglio si adatta alle
richieste di progetto grazie ad un’ampia gamma di casseforme e carri di servizio.
Casseri per cunicoli, nicchie ed innesti
Cassero per soletta
Carri di servizio
Le casseforme per pile e pulvini per ponti sono progettate per rendere veloci le operazioni di armo e disarmo
mediante un sistema modulare di casseri interconnessi fra loro.

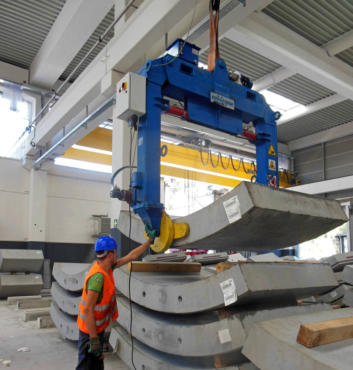

Macchine di movimentazione conci
In base alle necessità del cliente, Euroform fornisce ogni tipologia di attrezzature per la movimentazione dei
conci di rivestimento negli impianti di produzione.
Attrezzature speciali
Ogni progetto ha le proprie sfide che richiedono soluzioni speciali e Euroform risponde alle esigenze del cliente
fornendo tutto ciò che è necessario.
Pinze di disarmo e ribaltamento
Ribaltatori a libro
Carrelli di movimentazione
Ventose di movimentazione

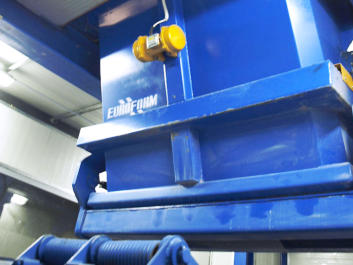

Benne di distribuzione calcestruzzo
Carri getto con staggia vibrante
Impianti di produzione vapore

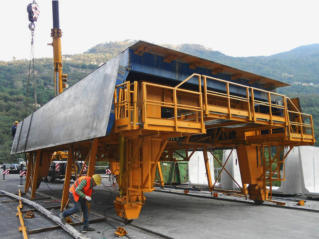

Cassero autoreagente
La cassaforma autoreagente consente di realizzare un getto di calotta rapido e
preciso anche per gallerie di notevole lunghezza.
Non è infatti necessario provvedere ad ancoraggi al suolo o in banchina e, quindi,
rende più semplici le operazioni di armo e disarmo.

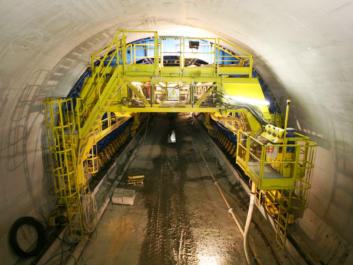

Cassero autoportante
La cassaforma autoportante permette di ridurre gli spostamenti trasversali
durante il getto grazie agli ancoraggi al piede.
L’ancoraggio può essere realizzato tramite tyloops in banchina o tramite «funghi»
di contrasto al suolo.

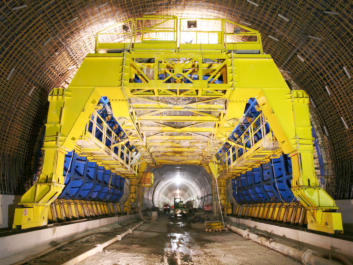

Cassero fullround
La cassaforma fullround ha una sezione circolare completa per un getto unico sul
tutto il profilo trasversale della galleria, è composta da settori interconnessi con
configurazione telescopica e permette di disarmare il tronco posteriore,
trasportalo davanti al tronco di testa e riporlo in armo, consentendo così un getto
in continuo.

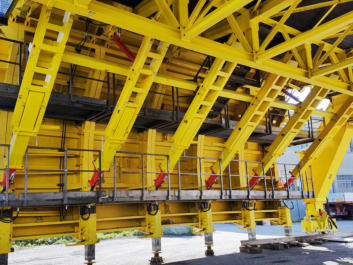

Cassero modulare per il rivestimento di gallerie di sezione diversa
Cassero per arco rovescio
Euroform offre un sistema di casseforme modulari per il rivestimento di più gallerie,
che può essere riconfigurato rapidamente e facilmente per sezioni diverse.
Nessuna modifica strutturale, basta riassemblare la cassaforma secondo
il layout richiesto, riducendo i costi di approvvigionamento, trasporto e stoccaggio.
La cassaforma per i cunicoli è caratterizzata da un sistema di trasporto
semovente che assicura elevata manovrabilità anche negli spazi ristretti tipici per
queste casseforme, unitamente a un rapido spostamento fra getti successivi.
I casseri di nicchia e di innesto sono di facile installazione e possono essere
forniti con sistemi di movimentazione rapida.
La cassaforma per soletta può avere la tipica configurazione a settore singolo o
a settori multipli interconnessi con un sistema di trasferimento dei settori da
coda a testa, che consente getti in continuo e di notevole lunghezza senza dover
necessariamente attendere la maturazione dell’ultimo settore gettato.
Il cassero per arco rovescio è generalmente autoportante e, in funzione di
particolari esigenze di cantiere, può essere autolanciante.
Oltre alla tipica configurazione a livelli, il carro posa membrana può essere dotato
di una cesta ad azionamento idraulico che rende facile e sicura la posa delle
membrane impermeabilizzanti.
Il carro per la maturazione del getto consente il controllo diretto di temperatura e
umidità, con registrazione in continuo dei dati.
Il carro armatura consente la posa dell'armatura in modo sicuro e semplice, con
un ridotto impiego di manodopera.
casseri per conci, Casseforme convenzionali e attrezzature di servizio per il
rivestimento delle gallerie
Euroform progetta e costruisce casseri e macchine di servizio di alta qualità per il rivestimento delle gallerie, sia
con scavo meccanizzato che tradizionale. Ogni fase della progettazione, della costruzione e della regolazione
delle attrezzature, nonché della verifica del prodotto finale, viene curata con la massima attenzione per garantire i
più elevati standard qualitativi e di precisione.
© Euroform S.r.l., tutti i diritti riservati
ATTREZZATURE COMPLEMENTARI PER LO SCAVO MECCANIZZATO
Euroform presenta inoltre una gamma completa di attrezzature integrative alle dotazioni standard per il
rivestimento di gallerie a scavo meccanizzato.
Per le gallerie che prevedono il passaggio di servizi e veicoli all'interno di un tunnel
secondario interno a quello principale, Euroform offre l’ISIG, un ponte semovente
che trasporta i segmenti prefabbricati del cunicolo e li posiziona per realizzare il
tunnel di servizio. L’ISIG è indipendente dalla TBM e non interferisce con le
operazioni di scavo
.
Internal Structure Installation Gantry (ISIG)
La cassaforma è trasportata da un carro che si muove direttamente sui conci di
rivestimento della galleria.
Il carro può spostare la cassaforma per le mensole, sia per l'impalcato stradale
che per il condotto di evacuazione dei fumi.
Cassaforma per mensole di sostegno delle solette
Il carro si sposta sui conci di rivestimento della galleria.
Le unità scarificatrici e perforatrici sono montate su pianali appositamente
progettati.

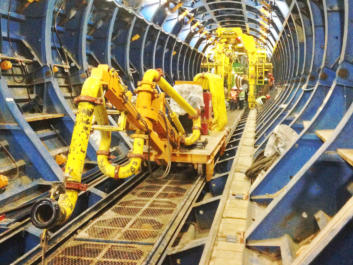

Carro porta unità scarificatrici e perforatrici
Il carro si muove direttamente sui conci di rivestimento della galleria.
Uno spazio di stoccaggio delle armature molto ampio consente di posarle in modo
semplice e veloce.
Carro posa armatura
Il carro è dotato di un sistema di gru che consente di installare le tubazioni di
servizio e i relativi supporti.
Lo spazio di stoccaggio, molto ampio e ad alta capacità, è suddiviso in modo
ottimale e agevola le movimentazioni.
Carro posa tubazioni
Il carro si muove su binari autoinstallati.
Un braccio a sbalzo preleva le solette prefabbricate e le posiziona sui mensoloni.
Lo stesso braccio può installare le solette dell'impalcato stradale e del condotto di
evacuazione dei fumi.
Carro posa solette
Casseforme per conci
ATTREZZATURE per scavo meccanizzato
Casseforme per pile e pulvini
TUNNEL LINING SOLUTIONS
Euroform produce casseri per installazioni fisse e per
impianti a carosello, per tutte le tipologie di conci e per
ogni configurazione di anello.
Tutte le casseforme sono
progettate per un uso semplice, sicuro e durevole.
Il sistema di regolazione che caratterizza i casseri per
conci Euroform consente il rispetto delle tolleranze più
strette.

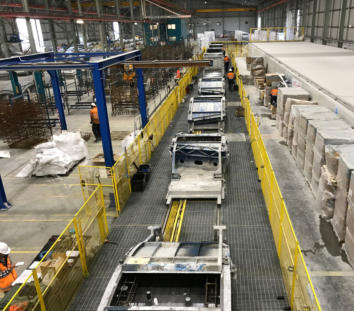

Impianti a carosello
Quando è necessario ottimizzare la produzione dei conci,
Euroform realizza impianti automatizzati tramite sistema
a carosello. Il sistema a carosello garantisce tempi di
lavoro definiti e regolari grazie a cicli di funzionamento ad
alto rendimento. L’impianto a carosello consente, inoltre,
una riduzione del personale richiesto, un uso dello spazio
più efficiente e accresce i livelli di sicurezza.
ATTREZZATURE per scavo in tradizionale
Ogni galleria ha il suo diametro, il suo profilo di sezione e la sua composizione
geologica; per ottenere la massima precisione nel rivestimento di ognuna di
esse, Euroform offre la soluzione su misura che meglio si adatta alle richieste di
progetto grazie ad un’ampia gamma di casseforme e carri di servizio.
Casseri per cunicoli, nicchie ed innesti
Cassero per solette

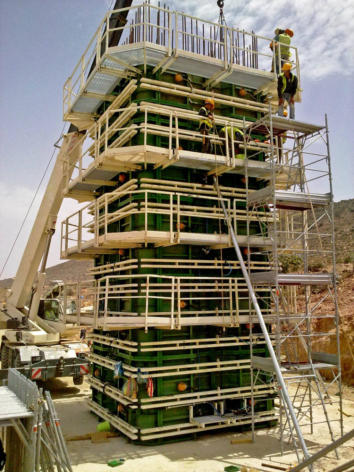

Le casseforme per pile e pulvini per ponti sono progettate per rendere veloci le
operazioni di armo e disarmo mediante un sistema modulare di casseri
interconnessi fra loro.
Macchine di movimentazione conci
In base alle necessità del cliente, Euroform fornisce ogni tipologia di
attrezzature per la movimentazione dei conci di rivestimento negli impianti di
produzione.
Attrezzature speciali
Ogni progetto ha le proprie sfide che richiedono soluzioni speciali e Euroform
risponde alle esigenze del cliente fornendo tutto ciò che è necessario.

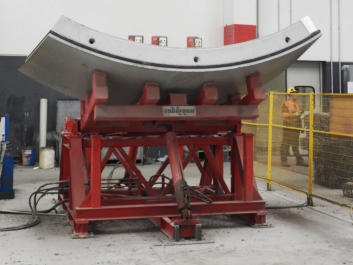

Pinze di disarmo e ribaltamento
Ribaltatori a libro
Carrelli di movimentazione
Ventose di disarmo e
movimentazione
Benne di distribuzione
calcestruzzo
Carri getto con staggia vibrante
Impianti di produzione vapore

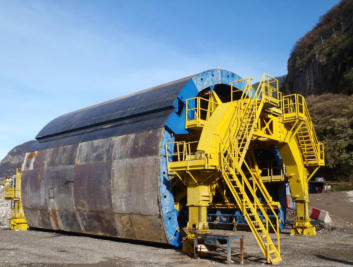

Cassero autoreagente
La cassaforma autoreagente consente di realizzare un
getto di calotta rapido e preciso anche per gallerie di
notevole lunghezza.
Non è infatti necessario provvedere ad ancoraggi al suolo
o in banchina e, quindi, rende più semplici le operazioni di
armo e disarmo.

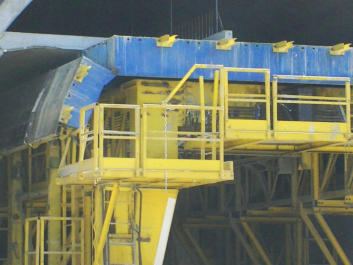

Cassero autoportante
La cassaforma autoportante permette di ridurre gli
spostamenti trasversali durante il getto grazie agli
ancoraggi al piede.
L’ancoraggio può essere realizzato tramite tyloops in
banchina o tramite «funghi» di contrasto al suolo.

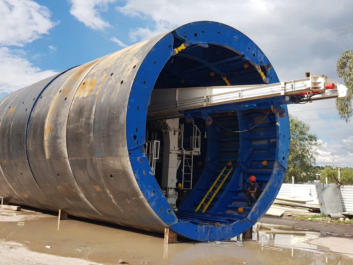

Cassero fullround
La cassaforma fullround ha una sezione circolare
completa per un getto unico sul tutto il profilo trasversale
della galleria, è composta da settori interconnessi con
configurazione telescopica e permette di disarmare il
tronco posteriore, trasportalo davanti al tronco di testa e
riporlo in armo, consentendo così un getto in continuo.
Cassero modulare per gallerie di sezione diversa
Cassero per arco rovescio
Euroform offre un sistema di casseforme modulari per il
rivestimento di più gallerie, che può essere riconfigurato
rapidamente e facilmente per sezioni diverse.
Nessuna modifica strutturale, basta riassemblare la
cassaforma secondo il layout richiesto, riducendo i costi
di approvvigionamento, trasporto e stoccaggio.
La cassaforma per i cunicoli è caratterizzata da un
sistema di trasporto semovente che assicura elevata
manovrabilità anche negli spazi ristretti tipici per queste
casseforme, unitamente a un rapido spostamento fra
getti successivi.

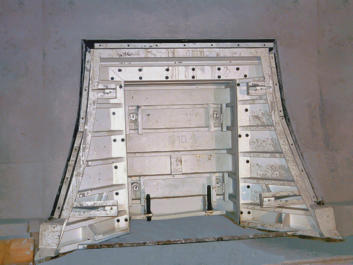

I casseri di nicchia e di innesto sono di facile installazione
e possono essere forniti con sistemi di movimentazione
rapida.
La cassaforma per soletta può avere la tipica
configurazione a settore singolo o a settori multipli
interconnessi con un sistema di trasferimento dei settori
da coda a testa, che consente getti in continuo e di
notevole lunghezza senza dover necessariamente
attendere la maturazione dell’ultimo settore gettato.
Il cassero per arco rovescio è generalmente autoportante
e, in funzione di particolari esigenze di cantiere, può
essere autolanciante.
Carri di servizio
Oltre alla tipica configurazione a livelli, il carro posa
membrana può essere dotato di una cesta ad
azionamento idraulico che rende facile e sicura la posa
delle membrane impermeabilizzanti.
Il carro per la maturazione del getto consente il controllo
diretto di temperatura e umidità, con registrazione
in continuo dei dati.
Il carro armatura consente la posa dell'armatura in modo
sicuro e semplice, con un ridotto impiego di manodopera.
casseri per conci, Casseforme convenzionali e attrezzature di
servizio per il rivestimento delle gallerie
Euroform progetta e costruisce casseri e macchine di servizio di alta qualità per
il rivestimento delle gallerie, sia con scavo meccanizzato che tradizionale.
Ogni fase della progettazione, della costruzione e della regolazione delle
attrezzature, nonché della verifica del prodotto finale, viene curata con la
massima attenzione per garantire i più elevati standard qualitativi e di precisione.
© Euroform S.r.l., tutti i diritti riservati
ATTREZZATURE COMPLEMENTARI PER LO SCAVO MECCANIZZATO
Euroform presenta inoltre una gamma completa di attrezzature integrative alle
dotazioni standard per il rivestimento di gallerie a scavo meccanizzato.
Casseforme per conci
Per le gallerie che prevedono il passaggio di servizi e
veicoli all'interno di un tunnel secondario interno a quello
principale, Euroform offre l’ISIG, un ponte semovente che
trasporta i segmenti prefabbricati del cunicolo e li
posiziona per realizzare il tunnel di servizio. L’ISIG è
indipendente dalla TBM e non interferisce con le
operazioni di scavo
.
Internal Structure Installation Gantry (ISIG)
La cassaforma è trasportata da un carro che si muove
direttamente sui conci di rivestimento della galleria.
Il carro può spostare la cassaforma per le mensole, sia per
l'impalcato stradale che per il condotto di evacuazione
dei fumi.
Cassaforma per mensole di sostegno delle solette
Il carro si sposta sui conci di rivestimento della galleria.
Le unità scarificatrici e perforatrici sono montate su pianali
appositamente progettati.
Carro porta unità scarificatrici e perforatrici
Il carro si muove direttamente sui conci di rivestimento
della galleria.
Uno spazio di stoccaggio delle armature molto
ampio consente di posarle in modo semplice e veloce.
Carro posa armatura
Il carro è dotato di un sistema di gru che consente di
installare le tubazioni di servizio e i relativi supporti.
Lo spazio di stoccaggio, molto ampio e ad alta capacità, è
suddiviso in modo ottimale e agevola le movimentazioni.
Carro posa tubazioni
Il carro si muove su binari autoinstallati.
Un braccio a sbalzo preleva le solette prefabbricate e le
posiziona sui mensoloni. Lo stesso braccio può installare
le solette dell'impalcato stradale e del condotto di
evacuazione dei fumi.
Carro posa solette
ATTREZZATURE per SCAVO MECCANIZZATO
Casseforme per pile e pulvini
Euroform produce casseri per installazioni fisse e per
impianti a carosello, per tutte le tipologie di conci e per
ogni configurazione di anello.
Tutte le casseforme sono progettate per un uso semplice,
sicuro e durevole. Il sistema di regolazione che caratterizza
i casseri per conci Euroform consente il rispetto delle
tolleranze più strette.
Impianti a carosello
Quando è necessario ottimizzare la produzione dei conci,
Euroform realizza impianti automatizzati tramite sistema a
carosello.
Il sistema a carosello garantisce tempi di lavoro definiti e
regolari grazie a cicli di funzionamento ad alto rendimento.
L’impianto a carosello consente, inoltre, una riduzione del
personale richiesto, un uso dello spazio più efficiente e
accresce i livelli di sicurezza.
Ogni galleria ha il suo diametro, il suo profilo di sezione e la
sua composizione geologica; per la massima precisione nel
rivestimento di ognuna di esse, Euroform offre la soluzione
su misura che meglio si adatta alle richieste di progetto
grazie ad un’ampia gamma di casseforme e carri di servizio.
Casseri per cunicoli, nicchie ed innesti
Cassero per soletta
Carri di servizio
Le casseforme per pile e pulvini per ponti sono progettate
per rendere veloci le operazioni di armo e disarmo
mediante un sistema modulare di casseri interconnessi fra
loro.
Macchine di movimentazione conci
In base alle necessità del cliente, Euroform fornisce ogni
tipologia di attrezzature per la movimentazione dei conci di
rivestimento negli impianti di produzione.
Ogni progetto ha le proprie sfide che richiedono soluzioni
speciali e Euroform risponde alle esigenze del cliente
fornendo tutto ciò che è necessario.
Pinze di disarmo e
ribaltamento
Ribaltatori a libro
Cassero autoreagente
La cassaforma autoreagente consente di realizzare un
getto di calotta rapido e preciso anche per gallerie di
notevole lunghezza.
Non è infatti necessario provvedere ad ancoraggi al suolo o
in banchina e, quindi, rende più semplici le operazioni di
armo e disarmo.
Cassero autoportante
La cassaforma autoportante permette di ridurre gli
spostamenti trasversali durante il getto grazie agli
ancoraggi al piede.
L’ancoraggio può essere realizzato tramite tyloops in
banchina o tramite «funghi» di contrasto al suolo.
Cassero fullround
La cassaforma fullround ha una sezione circolare completa
per un getto unico sul tutto il profilo trasversale della
galleria, è composta da settori interconnessi con
configurazione telescopica e permette di disarmare il
tronco posteriore, trasportalo davanti al tronco di testa e
riporlo in armo, consentendo così un getto in continuo.
Cassero modulare per il rivestimento di gallerie di sezione
diversa
Cassero per arco rovescio
Euroform offre un sistema di casseforme modulari per il
rivestimento di più gallerie, che può essere riconfigurato
rapidamente e facilmente per sezioni diverse.
Nessuna modifica strutturale, basta riassemblare la
cassaforma secondo il layout richiesto, riducendo i costi
di approvvigionamento, trasporto e stoccaggio.
La cassaforma per i cunicoli è caratterizzata da un sistema
di trasporto semovente che assicura elevata manovrabilità
anche negli spazi ristretti tipici per queste casseforme,
unitamente a un rapido spostamento fra getti successivi.
I casseri di nicchia e di innesto sono di facile installazione e
possono essere forniti con sistemi di movimentazione
rapida.
La cassaforma per soletta può avere la tipica
configurazione a settore singolo o a settori multipli
interconnessi con un sistema di trasferimento dei settori
da coda a testa, che consente getti in continuo e di
notevole lunghezza senza dover necessariamente
attendere la maturazione dell’ultimo settore gettato.
Il cassero per arco rovescio è generalmente autoportante
e, in funzione di particolari esigenze di cantiere, può essere
autolanciante.
Oltre alla tipica configurazione a livelli, il carro posa
membrana può essere dotato di una cesta ad azionamento
idraulico che rende facile e sicura la posa delle membrane
impermeabilizzanti.
Il carro per la maturazione del getto consente il controllo
diretto di temperatura e umidità, con registrazione in
continuo dei dati.
Il carro armatura consente la posa dell'armatura in modo
sicuro e semplice, con un ridotto impiego di manodopera.
TUNNEL LINING SOLUTIONS
Carrelli di movimentazione
Ventose di disarmo e
movimentazione
Benne di distribuzione
calcestruzzo
Carri getto con staggia
vibrante
Impianti di produzione
vapore
Euroform progetta e costruisce casseri e macchine di
servizio di alta qualità per il rivestimento delle gallerie, sia
con scavo meccanizzato che tradizionale.
Ogni fase della progettazione, della costruzione e della
regolazione delle attrezzature, nonché della verifica del
prodotto finale, viene curata con la massima attenzione per
garantire i più elevati standard qualitativi e di precisione.
ATTREZZATURE SPECIALI
casseri per conci, Casseforme convenzionali e
attrezzature di servizio per il rivestimento
delle gallerie
ATTREZZATURE per scavo in tradizionale
© Euroform S.r.l.
